Рекомендации по монтажу рекламной вывески

Внимание! Питание вывесок должно осуществляться только от постоянного тока (12 или 24 вольт, в зависимости от конфигурации вывески)! Работу следует доверить опытным монтажникам и электрикам, обязательно соблюдая технику безопасности.

Этапы монтажа

• Предварительный осмотр места установки вывески;
• Замеры и расчеты для надежного крепления;
• Подготовка оборудования и спецтехники (например, автовышки);
• Выезд на место монтажа;
• Установка креплений;
• Монтаж вывески на фасад здания;
• Коммутация электропроводки;
• Проверка работоспособности.

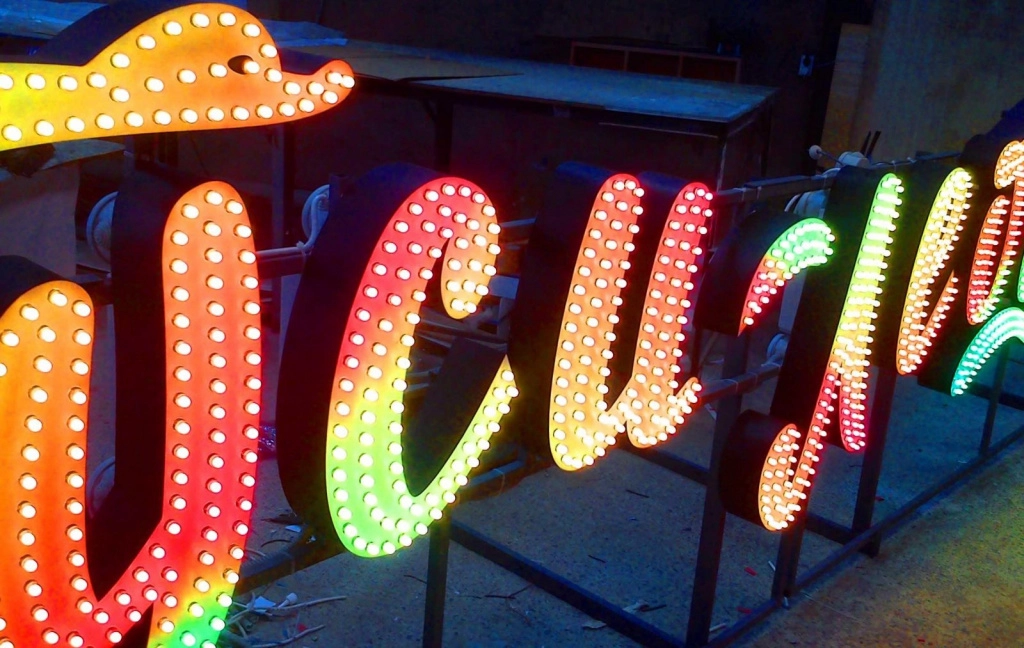

Монтаж вывески из объемных букв на металлическом каркасе

Процесс монтажа включает загрузку в люльку АГП необходимого электроинструмента — перфоратора, шуруповерта, крепежных элементов и других инструментов, включая рулетку и уровень. Рекомендуется использовать автогидроподъемник с большой люлькой (2x4 м), что облегчает монтаж.

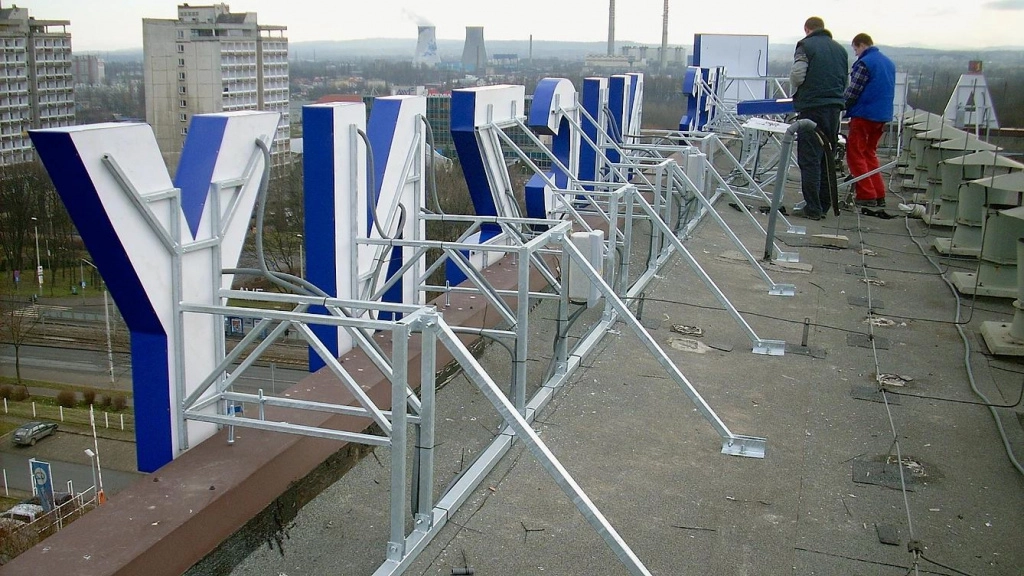

На месте фриза или фасада вывеска крепится через раму с учетом используемых метизов (анкеры, саморезы и т.д.), чтобы обеспечивать надежную фиксацию.

Монтаж электропроводки

Электромонтажные работы желательно доверить профессиональному электрику. Если вы решите выполнить монтаж самостоятельно, убедитесь, что подача переменного напряжения 220 вольт отключена.

Необходимые инструменты и расходные материалы:

• индикаторная отвертка, мультиметр;
• кусачки, пассатижи;
• стриппер или нож (для зачистки изоляции);
• паяльник или гильзы + кримпер (для надежного соединения проводов);
• изолента или термоусадка;
• набор отверток;
• кабельные стяжки.

Подбор кабеля

Кабель подбирается с учетом мощности вывески и длины провода. Расчет сечения кабеля можно выполнить по формуле P = U * I, где:

• Сечение провода = P / U * 0,1
• Для вывески с потреблением 300 Вт и напряжением 12 В: 300 / 12 * 0,1 = 2,5 мм²

Для расчета толщины провода можно воспользоваться таблицей или применять правило: медный провод сечением 1 мм² выдерживает до 10 ампер тока (с запасом для надежности).

Далее расчет толщины проводника делаем с учетом напряжения. Поскольку мощность равна произведению напряжения и силы тока, для низковольтных систем (например, 12 вольт) провод сечением 1 мм² выдерживает до 120 Вт. Если известно потребление вывески, сложностей не возникает.

Формула расчета толщины медного провода: сечение = P / U * 0,1, где I (сила тока) = P (мощность) / U (напряжение).

Для вывески с потреблением 300 Вт при питании 12 В, расчет покажет толщину провода: 300 Вт / 12 В * 0,1 = 2,5 мм² (для провода между блоком питания и вывеской). Аналогично, для высоковольтного провода от щитка к блоку питания: 300 Вт / 220 В * 0,1 = 0,14 мм², округляем до 0,5 мм².

Разница в толщине проводов перед и после блока питания обусловлена законом Ома: при повышении напряжения допускается более тонкий проводник, при снижении — требуется увеличение толщины провода.

Как подключить вывеску к блоку питания?

Расположите блок питания как можно ближе к вывеске, чтобы минимизировать длину 12-вольтового провода между блоком и вывеской (оптимально сбоку, посередине, чуть выше или ниже вывески).

Длина провода от блока питания до вывески не должна превышать 5 метров, так как это увеличивает нагрузку на блок из-за сопротивления проводов, снижает силу тока и, соответственно, уменьшает яркость вывески. Недопустимо устанавливать блок питания в стропильной системе крыши, так как он должен иметь доступ к охлаждению, а летом под крышей может быть высокая температура.

Для соединения проводов используйте соединительные (распаечные) коробки. Провода переменного напряжения (220 вольт) следует укладывать в уличную ПНД гофру и надежно фиксировать.

На примере выше можно наглядно увидеть, как осуществляется коммутация проводки. Визуально это может выглядеть не идеально, но для понимания процесса — отличный пример. К черной ПНД гофре подключено 220 вольт переменного тока. В первой распаечной коробке происходит подключение к блоку питания (input AC 220v). Справа от блока питания, во второй коробке, происходит соединение постоянного напряжения, выходящего из блока, с проводами, которые питают светодиоды вывески.

Светодиодные модули, размещенные внутри рекламной конструкции, рассчитаны на питание постоянным током 12 (или 24) вольт.

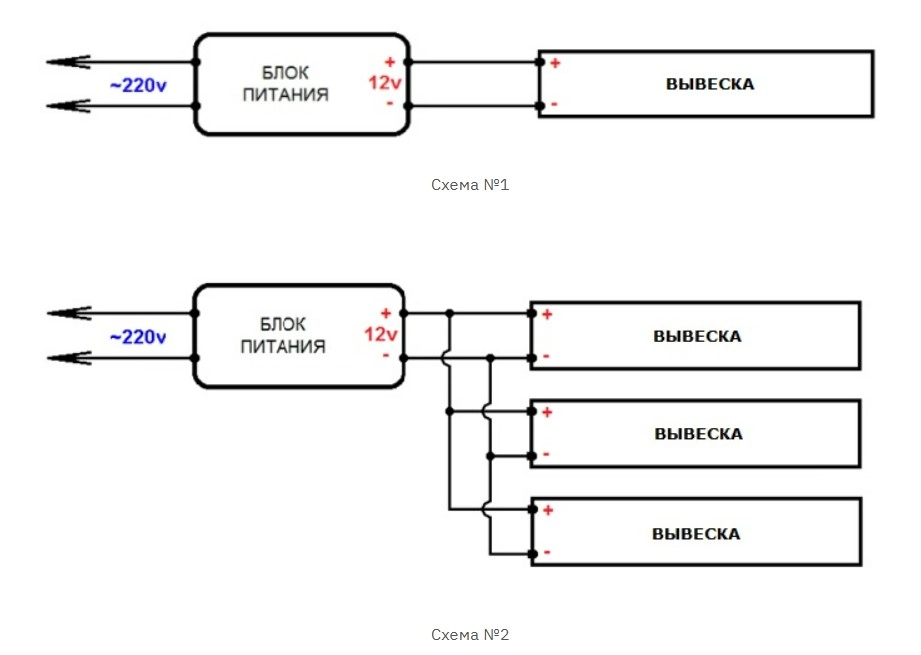

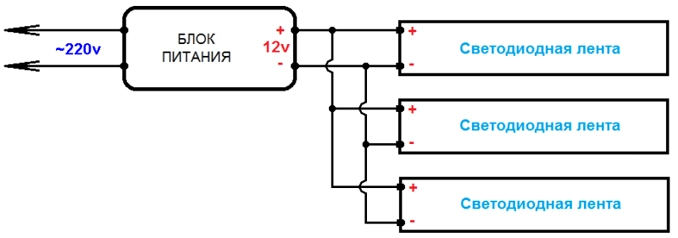

Общая схема подключения электрики выглядит следующим образом:

Если вы получили два блока питания вместе с двумя вывесками, обязательно используйте оба блока.

Важное замечание по схеме №2: так как мощность блока питания должна превышать потребляемый ток вывески (или всех вывесок) примерно на 30%, подобное подключение должно быть согласовано с производителем, либо требуется замерить потребление каждой вывески отдельно. Нельзя подключать к блоку питания, рассчитанному на одну схему, дополнительные потребители, так как это может привести к перегрузке.

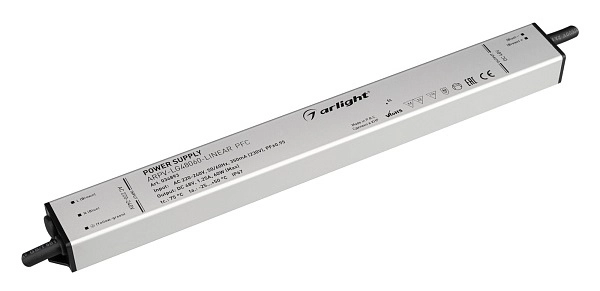

Обозначения на блоках питания:
На блоках питания указаны соответствующие обозначения:

• 220 V AC (alternating current) INPUT (Вход) — разъем для подключения подающего переменного напряжения 220 Вольт.
• 12 V DC (direct current) OUTPUT (Выход) — разъем для постоянного тока, к которому подключается вывеска с учетом полярности (плюс к плюсу, минус к минусу). Белый или светло-коричневый провод — плюс, синий — минус.

Монтаж вывески без металлокаркаса и со скрытой проводкой

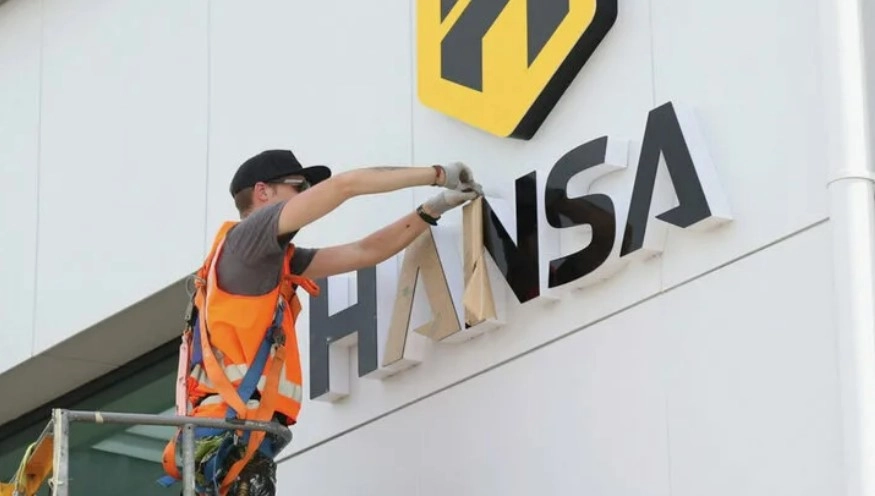

Вывеска, выполненная без видимых проводов и металлического каркаса, выглядит эстетично и аккуратно. Такой способ монтажа возможен, если есть доступ к задней стороне фриза или если буквы крепятся на композитную подложку.

Для точного выравнивания букв на поверхности можно использовать шаблон из плотной бумаги, который временно фиксируется на фризе скотчем. Также подойдут рулетка и длинный уровень для точности разметки.

Объемные буквы разделяются на переднюю и заднюю части. Задняя часть, содержащая светодиодные модули для подсветки, закрепляется на фризе при помощи саморезов. Для протяжки провода сквозь заднюю часть буквы и фриз просверливается отверстие.

С задней стороны фриза провода соединяются с соблюдением полярности (плюсы соединяются с плюсами, минусы — с минусами) и подключаются к блоку питания. Для надежности соединения можно выполнить пропайку скруток или обжать их гильзами, а затем тщательно заизолировать и зафиксировать кабельные стяжки.

На последнем этапе передние части объемных букв надеваются на задние и закрепляются скрытыми саморезами. Шляпки саморезов маскируются наклейками из пленки под цвет буквы для визуальной целостности.

Установка фотореле: автоматическое включение вывески

Фотореле — это светочувствительный датчик, который автоматически включает вывеску в тёмное время суток и выключает её с наступлением дня.

Преимущества установки фотореле очевидны. Как только наступает сумерки, вывеска включается автоматически, без необходимости ручного контроля. Это исключает человеческий фактор — забывчивость больше не повлияет на работу вывески.

Дополнительным плюсом является экономия электроэнергии и продление срока службы блока питания и светодиодов.

При установке важно учесть, чтобы освещение от вывески или близлежащих фонарей не попадало на фотореле. Оптимальное размещение — сбоку, под вывеской или за фризом, чтобы свет не попадал напрямую на датчик.

Подключение проводов выполняется в распределительной коробке. Фотореле подключается к сети с напряжением 220 В в соответствии с инструкцией:

Схема подключения фотореле:

• Коричневый провод фотореле подключаем к питающей фазе (L).
• Синий провод (N) от датчика соединяем с питающим нулём и нулём блока питания.
• Красный провод от фотореле — это выходящая фаза, которая подключается к фазе блока питания.

Итоговая схема: Нулевой провод подключается напрямую к блоку питания и соединяется с нулём фотореле. Фазный провод входит в фотореле через коричневый провод, а при срабатывании выходит через красный провод, подавая питание на блок питания, который затем питает подсветку вывески.

Обратите внимание, что у разных производителей фотореле цвета проводов могут отличаться, поэтому обязательно ознакомьтесь с инструкцией, идущей в комплекте с датчиком.

Если остались вопросы, звоните или оставляйте комментарии ниже — мы всегда готовы помочь!
